工作原理:

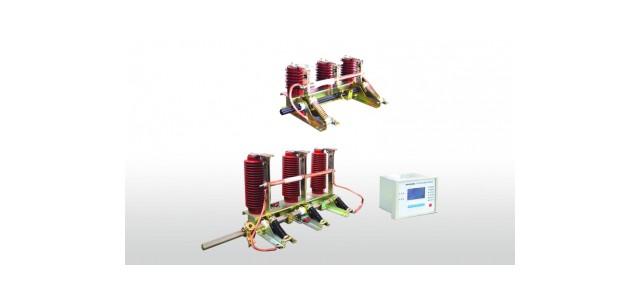

此系列接地開關上，三對裝在主軸上的動觸刀，可通過主軸自由轉動，并通過短接套管互相導通，經由兩條固定在短接套管端頭的銅軟線接地；裝在支架上的主軸和分合彈簧用來傳遞分合過程中的力。

當操作接地開關合閘時，操作機構通過連桿帶動接地開關拐臂轉動，拐臂再帶動主軸及操縱板沿合閘方向轉動，壓縮螺旋彈簧使之儲能，當主軸轉動90°時彈簧儲能結束，并通過中點，彈簧釋放儲能，使接地開關快速合閘，在合閘位置，動觸刀通過碟型彈簧和靜觸頭的凸緣部(刀口)牢固可靠地接觸。

分閘操作時，操作機構通過連桿帶動接地開關拐臂沿分閘方向轉動，當拐臂帶動主軸及操縱板轉動時，成套高低壓開關柜彈簧壓縮儲能結束，并通過中點，彈簧釋放儲能，使接地開關分閘。

與本接地開關配用的操作機構，其手柄分、合閘操作轉動角度不得小于90°。

主要特點  Main Features

海拔高度1000m以下;

周圍空氣溫度：上限+40℃，下限-10℃;

濕度：日平均值不大于95%，月平均值不大于90%；

地震烈度不超過8度;

無易燃、易爆、嚴重粉塵、化學腐蝕及劇烈振動的場所；

污穢等級: II
